ما هو وزن الكابل ذو الغلاف المزدوج المعزول PVC لكل متر؟

ما هو وزن الكابل ذو الغلاف المزدوج المعزول PVC لكل متر؟

كمورد متخصص للكابلات ذات الغلاف المزدوج المعزول بـ PVC، كثيرًا ما أواجه استفسارات بخصوص الوزن لكل متر من هذه الكابلات. يعد فهم وزن الكابلات أمرًا بالغ الأهمية لأسباب مختلفة، بما في ذلك النقل والتركيب والتخطيط العام للمشروع. في منشور المدونة هذا، سوف أتعمق في العوامل التي تؤثر على وزن الكابلات ذات الغلاف المزدوج المعزول بـ PVC وسأقدم رؤى لمساعدتك على اتخاذ قرارات مستنيرة.

العوامل المؤثرة على وزن الكابل

يتم تحديد وزن الكابل ذو الغلاف المزدوج المعزول PVC لكل متر من خلال عدة عوامل رئيسية:

1. مادة الموصل والحجم:يلعب نوع وحجم الموصل دورًا مهمًا في وزن الكابل. يعد النحاس والألومنيوم من أكثر المواد الموصلة استخدامًا. النحاس أكثر كثافة من الألومنيوم، لذا فإن الكابلات ذات الموصلات النحاسية ستكون أثقل بشكل عام. بالإضافة إلى ذلك، تحتوي أحجام الموصلات الأكبر على مواد أكثر، مما يؤدي إلى زيادة الوزن. على سبيل المثال، كابل بموصل نحاسي 6 AWG سوف يزن أكثر من كابل بموصل نحاسي 12 AWG.

2. سمك العزل والتغليف:يساهم سمك العزل PVC والغلاف المزدوج أيضًا في وزن الكابل. يوفر العزل والغلاف السميك حماية أفضل ولكنه يضيف إلى الكتلة الإجمالية للكابل. قد يستخدم المصنعون سُمكًا مختلفًا بناءً على التطبيق المقصود للكابل ومستوى الحماية المطلوب.

3. عدد الموصلات:يمكن أن تحتوي الكابلات على موصلات مفردة أو متعددة. كلما زاد عدد موصلات الكابل، كلما أصبح أثقل. على سبيل المثال، يزن كابل ثلاثي الموصلات أكثر من كابل موصل واحد له نفس حجم الموصل والعزل والغلاف.

4. مواد الحشو والفراش:قد تحتوي بعض الكابلات على مواد حشو وفراش لتوفير حماية ميكانيكية إضافية أو تحسين المرونة أو الحفاظ على شكل الكابل. تضيف هذه المواد إلى وزن الكابل.

حساب وزن الكابل ذو الغلاف المزدوج المعزول بـ PVC

يمكن أن يكون حساب الوزن الدقيق للكابل ذو الغلاف المزدوج المعزول بـ PVC لكل متر أمرًا معقدًا، لأنه يتطلب معرفة تفصيلية ببناء الكابل ومواده. ومع ذلك، يتضمن النهج العام الخطوات التالية:

1. تحديد وزن الموصل:احسب وزن الموصل بناءً على مادته وحجمه وطوله. تبلغ كثافة النحاس حوالي 8.96 جم/سم3، وكثافة الألومنيوم حوالي 2.7 جم/سم3. يمكنك استخدام الصيغ القياسية لحجم الأسطوانة (نظرًا لأن الموصلات غالبًا ما تكون أسطوانية) لحساب الحجم ثم ضربه في الكثافة للحصول على الوزن.

2. حساب وزن العزل والتغليف:تقدير حجم المواد العازلة والتغليف. تتراوح كثافة PVC عادة بين 1.3 - 1.5 جم / سم مكعب. اضرب حجم المادة العازلة والغلاف بكثافتها للحصول على أوزانها.

3. حساب المواد الأخرى:إذا كان هناك مواد حشو أو فرش، فاحسب أوزانها بطريقة مماثلة، على أساس حجمها وكثافتها.

4. مجموع الأوزان:أضف أوزان الموصل والعزل والغلاف والمواد الأخرى للحصول على الوزن الإجمالي للكابل لكل متر.

أمثلة على أوزان الكابلات

دعونا نلقي نظرة على بعض الأنواع الشائعة من الكابلات ذات الغلاف المزدوج المعزول PVC وأوزانها التقريبية لكل متر:

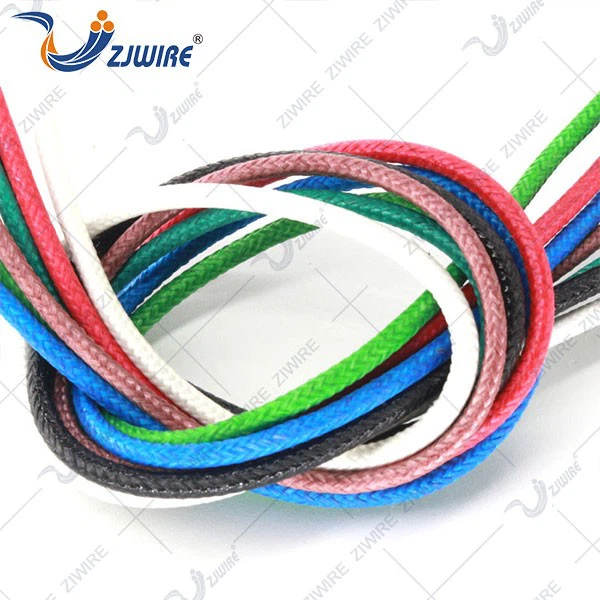

• كابل UL3122:كابل UL3122هو نوع من الكابلات يستخدم عادة في التطبيقات الكهربائية المختلفة. قد يزن كابل UL3122 ثنائي الموصل مقاس 14 AWG مع عزل PVC القياسي والغلاف المزدوج حوالي 0.12 كجم لكل متر. يمكن أن يختلف هذا الوزن اعتمادًا على الشركة المصنعة المحددة والبنية الدقيقة للكابل.

• سبت - 3:سبت - 3هو سلك مصباح شعبي. قد يزن كابل 16 AWG SPT - 3، الذي يحتوي على ثلاثة موصلات، حوالي 0.08 كجم لكل متر. مرة أخرى، هذه قيمة تقريبية، ويمكن أن يختلف الوزن الفعلي بناءً على سمك العزل والغلاف.

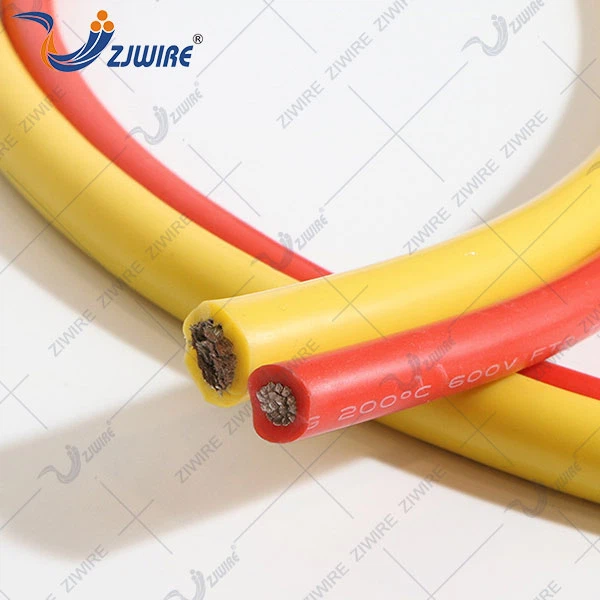

• كابل UL3512:كابل UL3512تم تصميمه لأنظمة كهربائية محددة. يمكن أن يزن كبل UL3512 أحادي الموصل 10 AWG مع عزل PVC السميك والغلاف المزدوج حوالي 0.25 كجم لكل متر.

أهمية معرفة وزن الكابل

يعد فهم وزن الكابلات ذات الغلاف المزدوج المعزول بـ PVC أمرًا ضروريًا لعدة أسباب:

1. مواصلات:معرفة الوزن تساعد في تقدير تكاليف الشحن. تتطلب الكابلات الأثقل المزيد من الموارد للنقل، كما أن معلومات الوزن الدقيقة ضرورية للتخطيط اللوجستي المناسب.

2. تثبيت:أثناء التثبيت، يؤثر وزن الكابل على متطلبات المعالجة والدعم. قد تحتاج الكابلات الأثقل إلى هياكل دعم أكثر قوة لضمان التثبيت الآمن والسليم.

3. الاعتبارات الهيكلية:في بعض التطبيقات، كما هو الحال في المباني أو الأماكن الصناعية، يمكن أن يؤثر وزن الكابلات على الحمل الإجمالي على الهيكل. يحتاج المهندسون إلى مراعاة وزن الكابل عند تصميم الأنظمة الكهربائية للمبنى والبنية التحتية الداعمة.

خاتمة

يتأثر وزن الكابلات ذات الغلاف المزدوج المعزول بـ PVC لكل متر بعوامل متعددة، بما في ذلك مادة الموصل وحجمه، وسمك العزل والغلاف، وعدد الموصلات، ووجود مواد الحشو والفراش. على الرغم من أنه قد يكون من الصعب حساب الوزن الدقيق، إلا أن وجود فهم عام لهذه العوامل والأوزان التقريبية لأنواع الكابلات الشائعة يعد أمرًا مهمًا للنقل والتركيب وتخطيط المشروع.

إذا كنت في السوق للكابلات ذات الغلاف المزدوج المعزول بـ PVC وتحتاج إلى معلومات تفصيلية حول أوزان الكابلات أو المواصفات الأخرى، فأنا أشجعك على التواصل معنا. فريق الخبراء لدينا على استعداد لمساعدتك في اختيار الكابلات المناسبة لاحتياجاتك الخاصة. سواء كنت تعمل في مشروع سكني صغير أو منشأة صناعية واسعة النطاق، يمكننا توفير كابلات عالية الجودة مصممة خصيصًا لتلبية متطلباتك. اتصل بنا اليوم لبدء عملية الشراء وضمان نجاح المشروع.

مراجع

• دليل التمديدات الكهربائية، إصدارات مختلفة
• المواصفات الفنية للشركة المصنعة للكابل
