يعد تحديد ما إذا كان هناك تحميل زائد على كابل قياسي أوروبي جانبًا مهمًا للسلامة الكهربائية والتشغيل الفعال. باعتباري موردًا للكابلات القياسية الأوروبية، فإنني أفهم أهمية هذه المشكلة وأنا هنا لمشاركة بعض الأفكار حول كيفية تحديد الحمل الزائد للكابل.
فهم تقييمات الكابلات
الكابلات القياسية الأوروبية، مثلH07VVH2-F,H07V-R، وH07V-U، تأتي مع تقييمات محددة تشير إلى قدرتها القصوى. يتم تحديد هذه التصنيفات من خلال عوامل مثل مساحة المقطع العرضي للكابل والمواد العازلة ونوع التثبيت.
تعتبر مساحة المقطع العرضي للكابل هي المحدد الأساسي لقدرة الحمل الحالية. يمكن لمنطقة المقطع العرضي الأكبر أن تحمل تيارًا أكبر دون ارتفاع درجة الحرارة. على سبيل المثال، سيكون للكابل الذي تبلغ مساحة مقطعه 2.5 مم² تصنيف تيار مختلف مقارنةً بكابل 1.5 مم². تلعب المواد العازلة دورًا أيضًا. يمكن للعزل عالي الجودة أن يتحمل درجات الحرارة المرتفعة، مما يسمح للكابل بحمل المزيد من التيار بأمان.
يؤثر نوع التثبيت، سواء كان في الهواء الطلق، أو مدفونًا في الأرض، أو مثبتًا في قناة، على قدرة الكابل على تبديد الحرارة. قد يكون للكابلات المثبتة في الأماكن الضيقة أو القنوات قدرة حمل تيار أقل لأن تبديد الحرارة أكثر صعوبة.
قياس التيار
إحدى الطرق الأكثر مباشرة لتحديد ما إذا كان الكبل محملاً بشكل زائد هي قياس التيار المتدفق عبره. يمكنك استخدام مشبك على مقياس التيار الكهربائي، وهو أداة غير جراحية يمكنها قياس التيار دون كسر الدائرة. ما عليك سوى تثبيت الأميتر حول الكابل، وسيعرض القيمة الحالية.

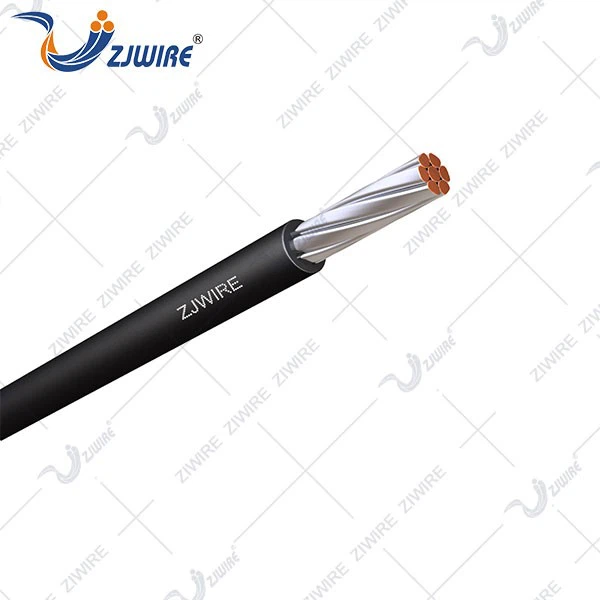

قارن التيار المقاس مع التيار المقنن للكابل. إذا تجاوز التيار المقاس التيار المقنن، فمن المحتمل أن يكون الكابل محملاً بشكل زائد. على سبيل المثال، إذا كان أH07V - ريحتوي الكابل على تيار مقدر 10 أمبير، والتيار المقاس هو 12 أمبير، مما يعني أن الكابل يعاني من تحميل زائد.
التحقق من الحرارة
تولد الكابلات المحملة بشكل زائد حرارة أكثر من المعتاد. يمكنك التحقق من الحرارة الزائدة عن طريق تحسس الكابل بيدك. ومع ذلك، كن حذرًا للغاية لأن الكابل قد يكون ساخنًا جدًا ويسبب الحروق. الطريقة الأفضل هي استخدام مقياس الحرارة بالأشعة تحت الحمراء. قم بتوجيه مقياس الحرارة نحو الكابل، وسيعطيك درجة حرارة السطح.
تم تصميم معظم الكابلات القياسية الأوروبية لتعمل ضمن نطاق درجة حرارة معين. إذا تجاوزت درجة الحرارة المقاسة الحد الموصى به، فهذه علامة على الحمل الزائد للكابل. على سبيل المثال، إذا كانت درجة حرارة التشغيل الموصى بها لH07VVH2 - فتصل درجة حرارة الكابل إلى 70 درجة مئوية، ودرجة الحرارة المقاسة هي 80 درجة مئوية، وهناك احتمال كبير أن يكون الكابل محملاً بشكل زائد.
انخفاض الجهد
مؤشر آخر للحمل الزائد للكابل هو الانخفاض المفرط في الجهد. عندما يتم تحميل الكابل بشكل زائد، تزداد المقاومة في الكابل، مما يؤدي إلى انخفاض أكبر في الجهد عبر الكابل. يمكنك قياس الجهد عند المصدر وعند طرف تحميل الكابل باستخدام الفولتميتر.
احسب انخفاض الجهد عن طريق طرح جهد نهاية الحمل من جهد المصدر. قارن انخفاض الجهد المحسوب مع انخفاض الجهد المسموح به المحدد في المعايير الكهربائية. إذا كان انخفاض الجهد أعلى من الحد المسموح به، فقد يكون ذلك بسبب الحمل الزائد على الكابل. على سبيل المثال، في النظام الكهربائي منخفض الجهد، يكون انخفاض الجهد المسموح به عادة حوالي 3 - 5٪. إذا كان انخفاض الجهد المقاس 7%، فقد يشير ذلك إلى أنH07V-Uالكابل مثقل.
التفتيش البصري
يمكن أن يوفر الفحص البصري للكابل أيضًا أدلة حول الحمل الزائد. ابحث عن علامات تغير اللون أو الانصهار أو التفحم على عزل الكابل. هذه مؤشرات واضحة على تعرض الكابل لحرارة زائدة، والتي غالبًا ما تنتج عن الحمل الزائد.
تحقق من وجود أي اتصالات فضفاضة في أطراف الكابل. يمكن أن تؤدي التوصيلات السائبة إلى زيادة المقاومة، مما يؤدي إلى ارتفاع درجة الحرارة واحتمال التحميل الزائد على الكابل. ابحث أيضًا عن أي علامات تشير إلى تلف مادي في الكابل، مثل القطع أو التآكل، مما قد يؤثر على أدائه ويزيد من خطر التحميل الزائد.
عواقب التحميل الزائد للكابل
يمكن أن يكون للحمل الزائد للكابل عواقب وخيمة. يمكن أن يؤدي ذلك إلى فشل مبكر في الكابل، مما قد يؤدي إلى إصلاحات مكلفة وتوقف عن العمل. يمكن أن تشكل الكابلات ذات التحميل الزائد أيضًا خطر الحريق. يمكن للحرارة المفرطة الناتجة عن الحمل الزائد للكابل أن تشعل المواد القريبة القابلة للاشتعال، مما يعرض الأرواح والممتلكات للخطر.
بالإضافة إلى ذلك، يمكن أن يؤدي التحميل الزائد للكابل إلى تلف المعدات الكهربائية المتصلة. يمكن أن يؤثر انخفاض الجهد المتزايد والتقلبات في الإمداد الكهربائي على أداء وعمر الأجهزة والآلات.
منع الحمل الزائد للكابل
باعتباري أحد موردي الكابلات القياسية الأوروبية، أوصي بمقاس الكابل المناسب بناءً على متطلبات الحمل. قبل تركيب الكابل، قم بحساب إجمالي الطلب الحالي لجميع الأجهزة المتصلة. حدد كبلًا بسعة حمل تيار أعلى من الحمل المحسوب.
تعتبر الصيانة والفحص المنتظمين للنظام الكهربائي أمرًا ضروريًا أيضًا. افحص الكابلات بشكل دوري بحثًا عن علامات التآكل والتلف والحمل الزائد. تأكد من أن جميع التوصيلات محكمة وأن الكابلات مثبتة بشكل صحيح.
إذا لم تكن متأكدًا من حجم الكابل أو تركيبه، فاستشر كهربائيًا مؤهلاً. لديهم الخبرة والمعرفة لتصميم وتركيب نظام كهربائي آمن وفعال.
خاتمة
إن تحديد ما إذا كان هناك تحميل زائد على الكابل القياسي الأوروبي هو عملية متعددة الأوجه تتضمن فهم تصنيفات الكابلات، وقياس التيار، والتحقق من الحرارة، ومراقبة انخفاض الجهد، وإجراء عمليات الفحص البصري. من خلال توخي اليقظة واتخاذ التدابير المناسبة، يمكنك منع الحمل الزائد للكابل وضمان سلامة وموثوقية النظام الكهربائي الخاص بك.
إذا كنت بحاجة إلى كابلات قياسية أوروبية عالية الجودة، فنحن هنا لمساعدتك. الكابلات لدينا، بما في ذلكH07VVH2 - ف,H07V - ر، وH07V-U، مصممة لتلبية أعلى معايير الجودة والأداء. اتصل بنا للحصول على مزيد من المعلومات ومناقشة احتياجات شراء الكابلات الخاصة بك.
مراجع
- IEC 60227: الكابلات المعزولة والأسلاك المرنة ذات الفولتية المقدرة حتى 450/750 فولت
- BS 7671: متطلبات التركيبات الكهربائية (لوائح الأسلاك IET)
- الكود الكهربائي الوطني (NEC) كمرجع بشأن إرشادات تركيب الكابلات العامة والسلامة
